概述

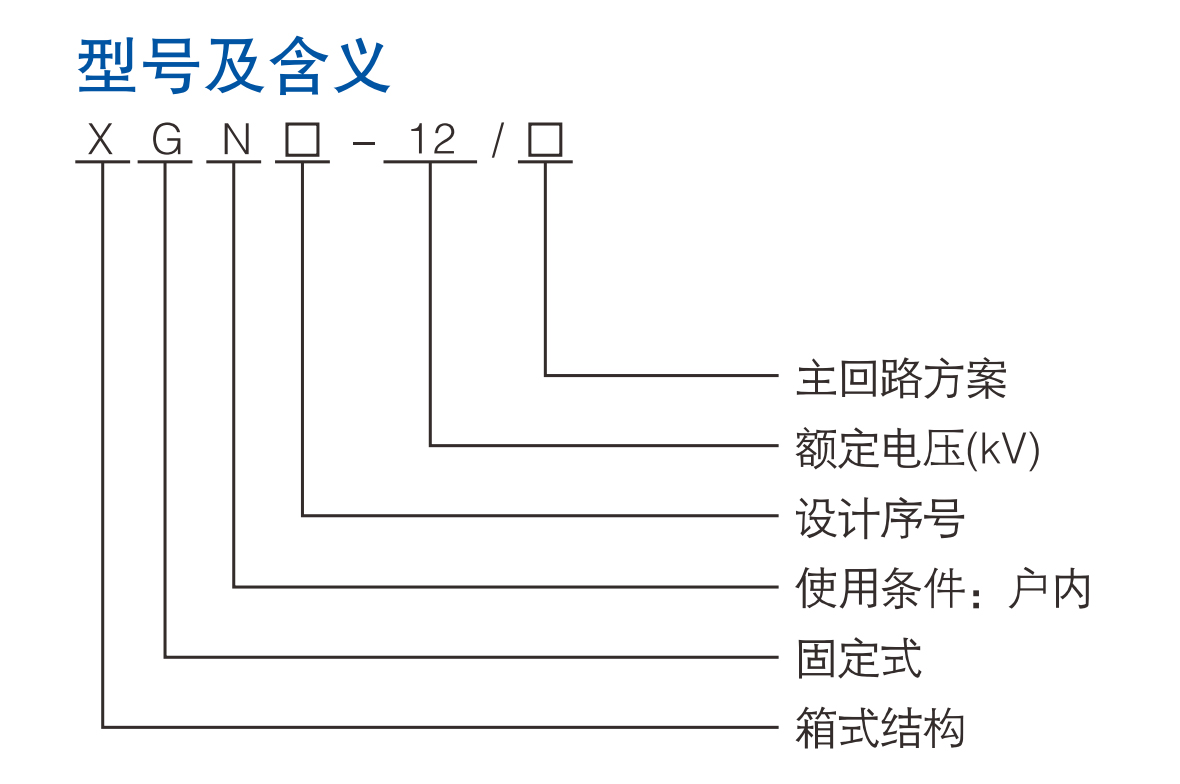

XGN口-12kV固定式金属封闭开关设备,用于额定电压3.6、7.2、12kV,三相交流50Hz电力系统,接受和分配电能之用,特别适合于频繁操作的场合,其母线系统为单母线,(并可派生出单母线带旁路和双母线结构)。
本金属封闭开关设备符合GB3906-2006《3.6~40.5kV交流金属封闭开关设备和控制设备》、IEC298(1990)《1~50kV交流金属封闭开关设备和控制设备》,并具备两部提出的“五防”闭锁功能。
本金属封闭开关设备的主开关采用ZN28A-12系列、ZN12-12系列或VS1-12系列真空断路器,配用CD17系列电磁操动机构或CS17/CS19系列弹簧操动机构,隔离开关采用GN30-12旋转式隔离开关和GN22-12大电流隔离开关系列产品。

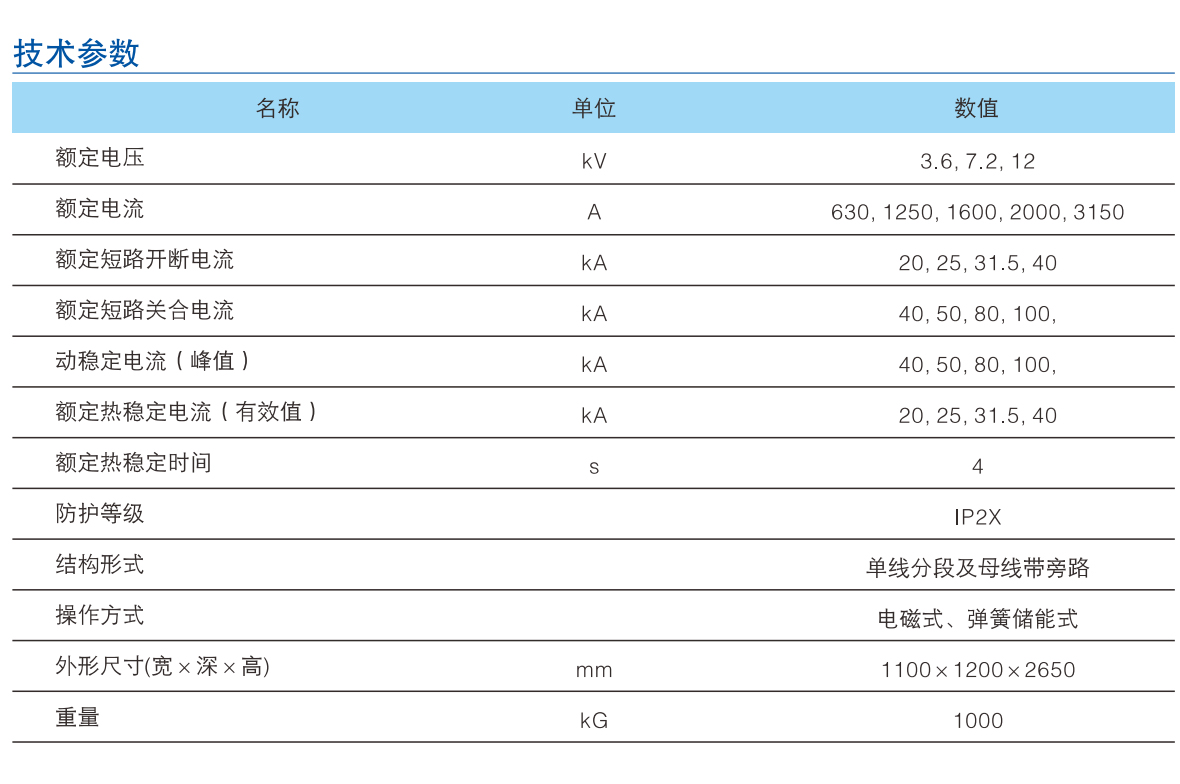

使用条件
·周围空气温度:-15℃~+40℃;
·海拔高度:≤1000m;
·空气相对湿度:日平均值95%,月平均值¥90%;
·地震烈度不超过8度;
·周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染;无经常性的剧烈振动场所。
注:超出上述正常使用条件时,请客户垂询公司商务技术部商榷确定。

产品特点
XGN口-12kV固定式中置金属封闭开关设备,柜体骨架由角钢焊接而成,柜内分为断路器室、母线室、电缆室、继电器室等,室与室之间用铁板隔开。
·断路器室在柜体前中部,断路器的转动由拉杆与操动机构连接,断路器上接线端子与上隔离开关连接,断路器下接线端子与电流互感器连接,电流互感器与下隔离开关的母排连接,断路器室还设有压力释放通道,若内部电弧发生时,气体可通过排气通道将压力释放。
·母线室在柜体后上部,为了减小柜体高度,母线呈品字形排列,以7350N抗弯强度的绝缘子支持,母线与上隔离开关母排连接,相邻两柜母线室之间可隔离。
·电缆室在柜体下部的后方,电缆室内支持绝缘子可设有带电显示装置,电缆固定在支架上,对于主接线为联络方案时,本室则为联络电缆室。继电器室在柜体上部前方,室内安装各种继电器等,室内有端子排支架,门上可安装指示仪表、信号元件等二次元件,顶部还可布置二次小母线。
·断路器的操动机构装在正面左边位置,其上方为隔离开关的操作及联锁机械。开关柜为双面维护,前面检修继电器的二次元件,维护操动机构,机械联锁及传动部分,检修断路器。后面维修主母线和电缆终端,在断路器室和电缆室均有照灯。前门的下方设有与柜宽方向平行的接地铜母线。
·开关柜采用相应的机械联锁,此闭锁结构简单,操作方便,五防可靠。
a.本闭锁只有在断路器确实分断后,才能将手柄从“工作”位里拉出右旋至“分断”闭锁位置,分合隔离开关,防止了带负荷分合隔离开关。
b.当断路器和上下隔离均处于合闸状态,手柄处于“工作位置”时,前柜门不能打开,防止误入带电间隔;C.当断路器和上下隔离开关均处于合闸状态,手柄不能转至“检修”或“分断闭锁”位置,避免误分断路器,当手柄处在“分断闭锁”位置时,只能分上下隔离,不能合断路器,避免了误合断路器。
d.当上下隔离未分闸,接地开关就不能合上,手柄不能从“分断闭锁”位置旋至“检修”位置,可防止带电挂地线。
注:根据开关设备方案不同,有的方案不带下隔离,或将下隔离改用接地开关,其闭锁和五防均能达到要求。
使用与操作
·停电操作(运行一检修)
开关柜处于工作位置,即上下隔离(接地开关处于分闹状态)和断路器处于合雨状态。门已锁好,并处于带电运行中,此时手柄处于“工作”位置。
a.常规出线柜或上进线柜:
先分断路器,观察带电显示和分闸指示,确认已分闸后,按下手柄上的压帽,将手柄拉出旋至“分断闭锁”位置,这时新路器不能再合闸,再将操作手柄插入下隔离圆盘的操作孔内,将小把手拉下,操作手柄带动圈盘向下旋转,到下隔离分闲位置;取下操作手柄,插入上隔离圆盘操作孔内,拉下小把手,从上往下旋至上隔离分闸位置;取下操作手柄,插入上接地开关圈盘孔内,拉下小把手,从下往上旋推,推至上接地开关合用位置;取下操作手柄,插入下接地开关圆盒孔内,拉下小把手,从下往上旋推,推至下接地开关合闸位里,这时可以将手柄从“分断闭锁”位置旋至“检修”位置,打开前柜门,停电操作完毕,检修人员可对断路器室及电缆室进行维护和检修。
注:因开关设备方案多样,有的方案出线柜不带下隔离,有的不带下接地开关,有的只有下接地开关而无下隔离,其操作程序和上述内容相同,只需省去没有部分设备的操作程序。
b.PT柜和站用变柜:PT柜和站用变柜操作方式同常规出线柜基本相同,但需省去下隔离和下接地开关的操作程序。
c.下进线和母联柜的操作:下进线柜和母联柜的操作方式和常规出线柜大部分相同,但在操作隔离开关时要注意先分上而离,再分下隔离,再合上接地开关,其他方法和常规出线柜一样。
注:进线柜和母联柜为电源下进线,开关柜在后门装有电磁锁,以防误入带电间隔,开门前须停前级电源,并查看带电显示,确定无电后开门,开门后须挂上接地带,确保安全。
·送电操作(检修一运行)
a.常规出线柜或上进线柜
检修完毕,先关好后门,取出其后门程序锁钥匙,再将钥匙插入前门后程序锁内解锁,在关前门,将前门关好后,将手柄从“检修”位置旋至“分断闭锁”位置,这时前门已锁定,断路器不能合闸,用操作手柄插入下接地开关圆盘操作孔内,按下小把手,从上往下拉,使下接地开关处于分闸位置;将操作手取下,插入上接地开关的圆盘操作孔内,按下小把手,从上往下拉,使上接地开关处于分闹位置;将操作手柄取下,插入上隔离的操作孔内,按下小把手,从下往上旋推,使上隔离处于合闸位置;取出操作手柄,插入下隔离圆盘操作孔内,按下小把手,从下往上旋推,使下隔离处于合闸位置。将手柄从“分断闭锁”位置旋至“工作”位置,这时即可将新路器合闹。
注:因开关设备方案多样,有的方案出线柜不带下隔离,有的不带下接地开关,有的只有下接地开关而无下隔离,其操作程序和上述内容相同。
b.PT柜和站用变柜:PT柜和站用变柜操作方式同常规出线柜基本相同,但需省去下隔离和下接地开关的操作程序。
c.下进线和母联柜的操作:下进线柜和母联柜的操作方式和常规出线柜大部分相同,在分开接地开关后,在操作隔离开关时,要注意先合下隔离后合上隔离。
注:操作时圈盆操作孔与小把手的位置必须相对应。
·解锁
如用户需要紧急解锁,只要将面板上“紧急解锁”牌旋转180°后,用专用工具解锁,故障消除后,应恢复到原位,再按程序操作。
安装注意事项

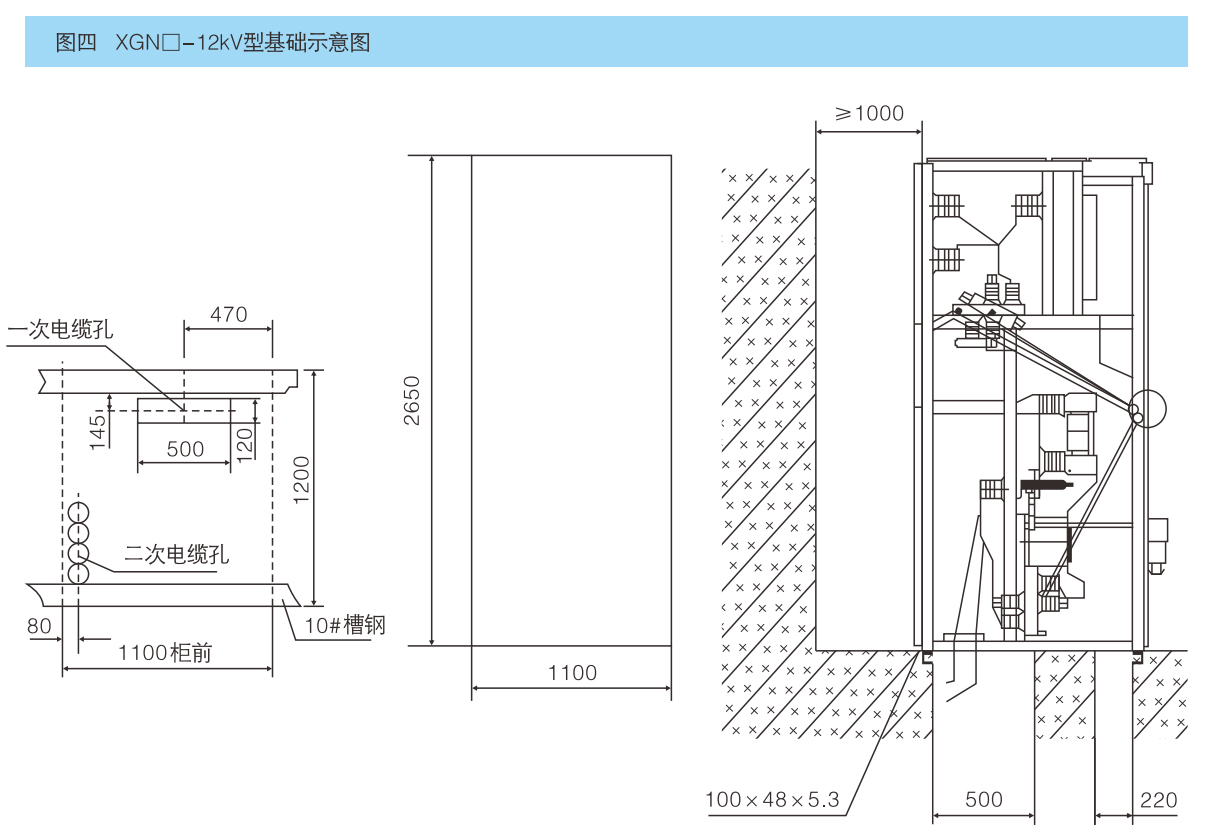

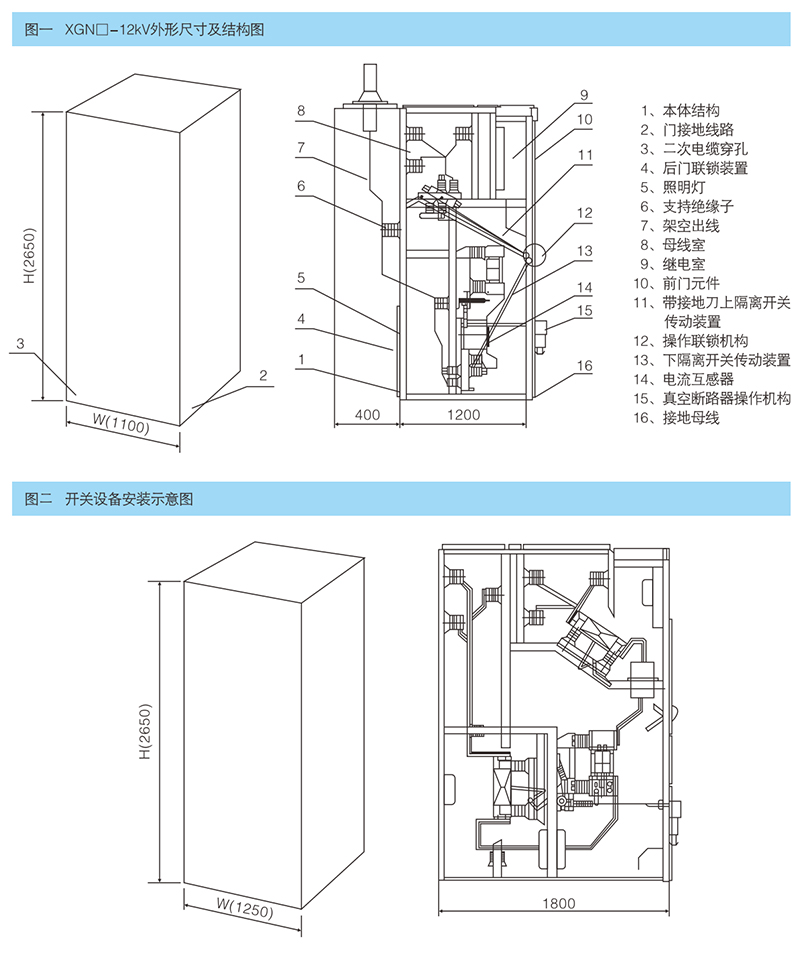

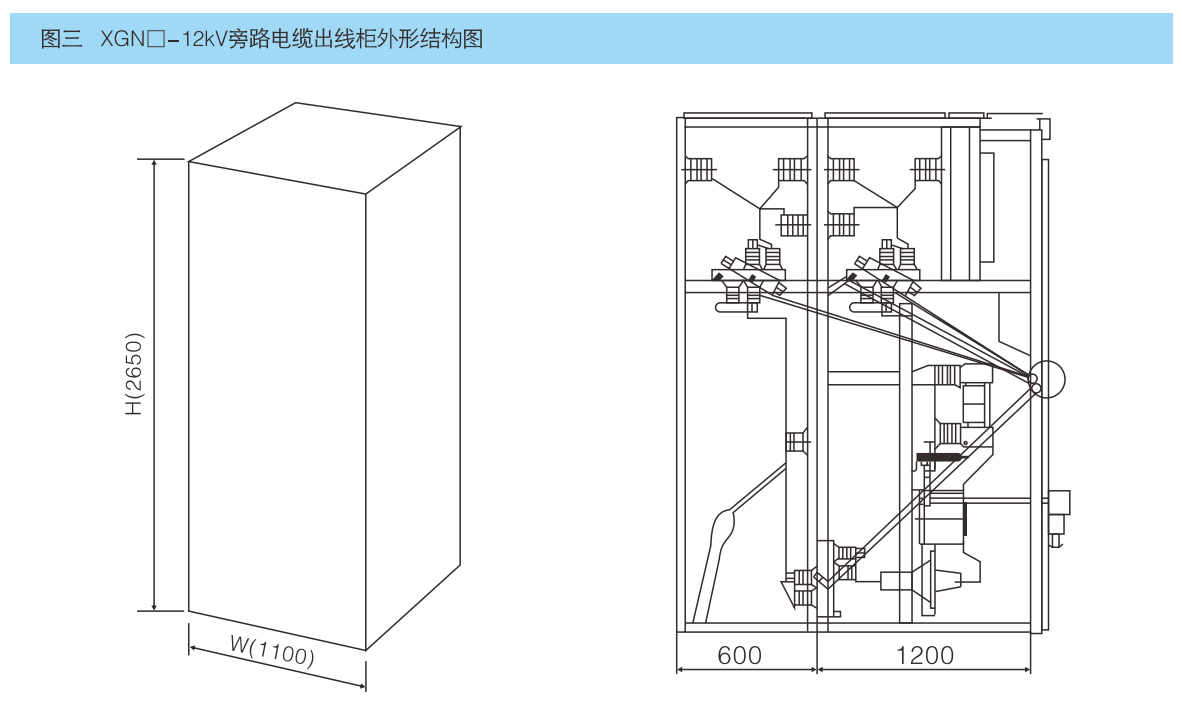

·外形尺寸及安装基础参考图一至图四,基础槽钢突出地面1.3mm,每米范围内不平度不应超过1.5mm,全长范围内不超过5mm。
·将开关柜按顺序放置于基础上,调整好安装位置。然后用M12螺栓或者用点焊方法进行固定,柜与柜之间用螺栓并紧。
·拆开后盖板安装主母线和一次电缆,端子接触面应注意清理干净并涂中性凡士林。安装后注意封堵好一次电缆孔。
·连接柜间接地母线,使沿开关柜排列方向连成一体,检查工作接地和保护接地是否有遗漏,接地回路是否连接导通,接地电阻应*1Ω。
·安装二次回路电缆,电缆由机构左侧底穿入,顺侧壁进入继电器室,分接到相应的端子排上;或由柜顶二次小母线上引入继电器室,装好后封堵电缆孔。
·清理柜内灰尘杂物。



投运
·投运前应进行如下检查和调试。
·根据订货要求检查柜内安装的电气元件的型号与规格是否相符,检查紧固件是否松动,检查一、二次配线是否正确,操作隔离开关、接地开关、断路器、机械联锁3-5次,应灵活无卡滞现象,联锁满足“五防”要求,然后对机械活动部位加注润滑脂。
·按说明书和出厂试验报告检查开关柜的绝缘水平和回路电阻、断路器的机械特性,试验结果应与出厂试验报告相符或相
·按说明书进行停送电操作,其中隔离开关操作行程为90°,接地开关为180°,操作方向均为顺时针合逆时针分。
维护与检修
用户应定期对开关柜进行维护与检修,内容有:·清扫各部位灰尘,特别是绝缘件表面的积尘;
·检查机械活动部位,定期加注润滑油脂,使之保持动作灵活可靠;
·检查电接触部位接触是否良好,有无过热现象,接地回路是否导通;
·定期检查紧固件是否紧固。
·用户一般应在专业人员的协助下进行故障检修,如属少许调整和小故障,用户自行检修应参照说明书和主要元件各自的说明书进行。
出厂资料及附件
·发货清单;
·产品合格证及出厂试验报告;
·安装使用说明书;
·有关电气图纸;
·主要元件说明书;
·柜门钥匙,操作手柄及合同规定的备品备件。
订货须知
订货时应提供下列技术资料:
·主接线方案编号、用途和单线系统图、额定电流、额定短路开新电流、配电室平面布置图及开关柜的排列配置图等;
·开关柜控制、测量及保护功能的要求以及其他闭锁和自动装置的要求及原理图;
·开关柜内主要电气元件的型号、规格及数量;
·如开关柜之间或进线柜需要母线桥连接,应提供母线桥的额定载流量,母线析的跨度,距地高度等具体要求数据;
·开关柜使用在特色环境条件时,应在订货时详细说明;
·其他特殊要求须在订货前详细书面说明、协商。如订货合同中有所用变柜、地基制作请按照提供的基础图施工。
