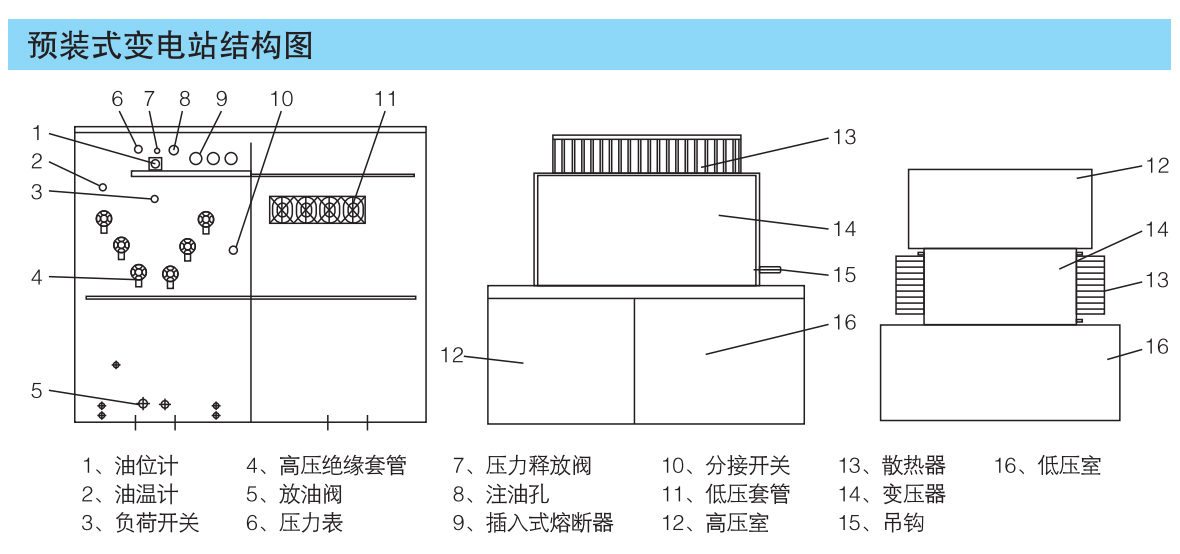

箱变结构

该产品箱体结构由高压单元、低压单元、油箱单元三部分组成。高压单元内包括高压电缆附件、负荷开关、无载调压分接开关、插入式熔断器、压力释放阀、油位计、油温计、放油阀。低压单元内包括低压套管、低压计量表计、断路器、电容补偿。油箱单元内包括变压器绕组和铁芯、散热器、高压负荷开关及熔断器均在油箱内，根据方案需要箱变结构可设计成品字形或目字型。

箱变结构

   美式箱变所用的油浸式负荷开关根据其现实的功能不同分二工位、四工位T型、四工位V型三种选择，其操作分别如下：
   四工位环网负荷开关（V型）其结构见四工位“V”型负荷开关工作原理图，动力片结构“V”形结构，见图中黑色部分，图片“1、Ⅱ”为环网供   电进出线，“T”为经后备熔断器，插入熔断器接变压器高压进线。环网负荷开关带负荷对网络进行切换。负荷开关的四个工作状态：
1.“1-ll-T”位置时，“I”和“Il”两网连通，变压器有电；（变电站起环网作用）
2.“1-T”位置时，“l”网与变压器连通；（变电站起终端）
3.“I1-T”位置时，“Ⅱ”网与变压器连通；（变电站起终端）4.“O”位置时，“l、IⅡ”网与变压器均断开；（全部不带电）用专用操作手柄插入负荷开关转轴，顺时针或逆时针方向旋转约130°，负荷开关每操作一次，动力片即转动一档。开关操作举例：
由电源“l”供电改为电源“II”供电。
   a.将专用操作手柄插入开关轴内；b.顺时针转动开关一次，此时开关“V”形刀片处理“1-ll-T”位置；c.顺时针方向再转动一次，此时“V”形刀片处在“I1-T”之间为电源“Il”供电；操作完成。
操作方法二：
   a.将专用操作手柄插入开关轴内；b.逆时针转动开关一次，此时开关“V”形刀片处于“O”位置；c.逆时针方向再转动一次，此时开关“V”形刀片处在“1-T”之间电源“1I”供电；操作完成。
采用以上两种方法可以完成从电源“I”转换到电源“I”供电，但第二种方法更安全、合理。电源“l”切断后不会被再送电，同时若电源“”出现故障也不会造成合到故障上。而采用方法一，则会出现双电源供电，当电源“I”转换到电源
“”，若电源相位不同等原因造成故障。

四工位环网型负荷开关（T型）四工位“T”型负荷开关工作原理见四工位“T”型负荷开关工作原理图，原理操作同V型。
二工位终端负荷开关
其结构图见二工位负荷开关工作原理图，图中“I”与高压进线端子相连。用户在操作时，将专用操作手柄插入负荷开关转轴中，逆时针方向转动“90°”，负荷开关转到“分”
闸位置，切断变压器支路，或在更换插入式熔断器熔芯时工作。为减少油箱内的油污染，增加变电站使用寿命，建议用户在操作负荷开关前先断开低压开关以切除低压侧负荷。
电缆头
·12kV预装式变电站的高压进出线采用电缆进出线，由环氧浇注的绝缘套管将高压电源引到油箱外，为便于公司进线试验及用户验收试验，绝缘套管本身具有承受工频耐压和雷电冲击耐压的能力。
·选用与电缆截面相匹配的肘型或T型电缆头，将其内外表面及绝缘套管表面用无水乙醇清洗干净，涂少许7501型的真空硅脂在套管表面，并按照电缆工区的专用安装规范，将其安装好。电缆头的安装见随机说明书。

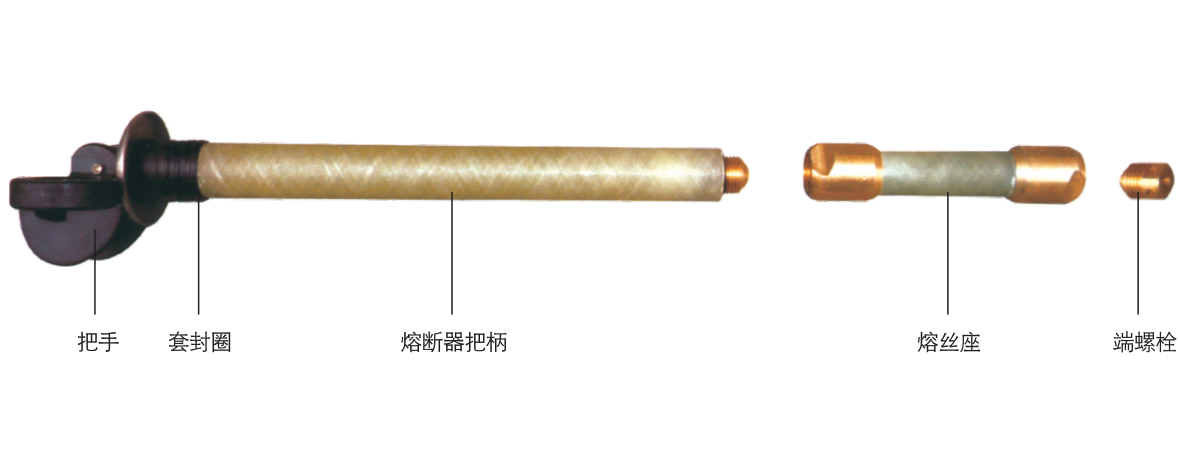

插入式熔断器的更换
插入式熔断器是可外部更换熔芯的元件，更换时，首先将上油箱压力释放阀的按钮拉一下，使油箱内外压力平衡。为确保操作人员及设备的安全，插入式熔断器不带负荷时插拔，故先将低压开关断电，以切除低压侧全部负荷，再用操作手柄将负荷开关切换到电源和变压器断开位置，然后用操作手柄将熔断器座上的手柄旋送，再旋转约90°，以消除密封垫和外壁间的粘附作用，并向斜上方拉出熔断器的熔体70-80mm，停留几秒钟，待熔体上的油流掉一些后，再拔出熔体，以免油滴在油箱外的其他元件上；用干净的棉布将熔体表面擦干净，再更换熔芯。更换时，一定注意熔芯上标明的参数，不同参数不可代用。更换步骤见更换步骤示意图。将更换好熔芯后熔体用力插入到熔断器支座上，将熔体上的手柄旋至锁住位置时，确保垫圈紧靠在熔断器支座上，手柄扣在凸台上，以保证变电站全密封，不进潮气。然后将高压负荷开关、低压开关再重新合闸，此时即刻恢复供电。
因为变电站是三相系统，无论是后备保护熔断器或插入式熔断器，当一相熔体熔断后，一般三相熔体均要更换，除非能确定仅有一相熔体通过了故障电流。

运输、安装及维护

运输

·出厂的变电站应按油箱中油位计指示注满25#（或45#）变压器油。运输和装卸时，不准倒置和翻转，不得撞击零件，不准强烈震动。
·变电站在吊装移位时应特别注意起吊钩应钩在油箱的吊钩上，要缓缓起吊，以免钢丝绳将变电站表面油漆损伤，甚至引起整台变电站重心偏移、倾斜、跌落。

安装

·变电站在现场安装时，应注意箱体表面油漆的保护，不允许气压表、油位计、温度计、插入式熔断器的手柄和绝缘套管元件有碰撞、裂痕等，螺钉无松动。
·将变电站外部、柜门内、绝缘套管表面的尘埃、污染清除干净。
·检查变电站的铭牌数据、产品合格证是否与订货合同相符合，并根据装箱单检查文件、备件是否遗漏。

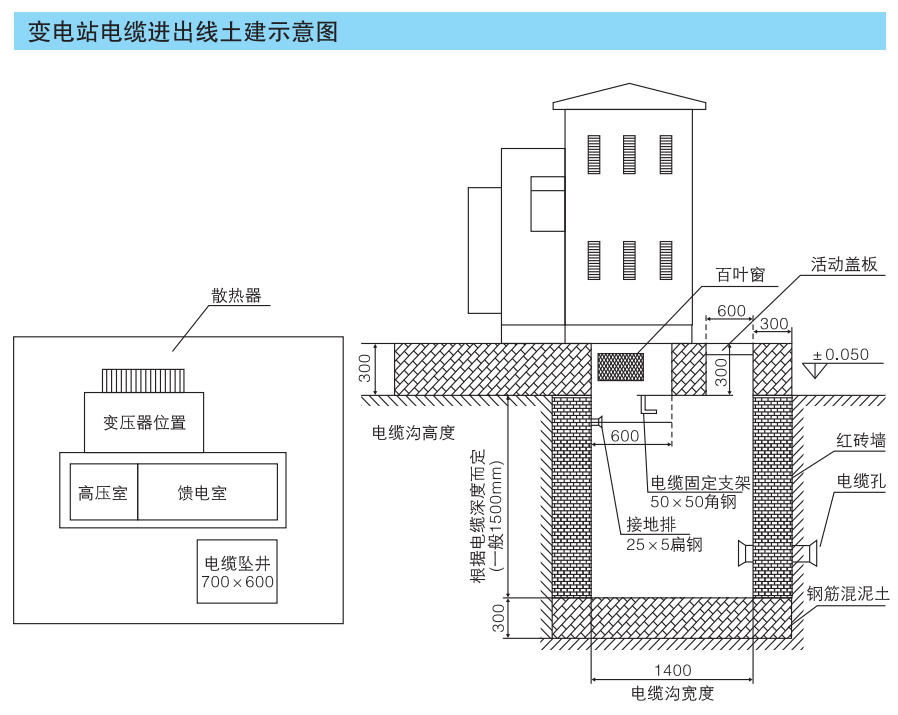

·变电站电缆进出线土建参见示意图。

维护

出厂的产品经过严格的装配调整、在安装时不需要重新拆卸，以免影响性能，维护仅限于下列情况：
·每年进行一次变压器油抽样分析；
·发现油位降低应及时补充，油的牌号与箱体中的油相同；
·熔断器熔断后应查明原因，更换熔芯时应注意其规格型号与原规格型号相相同。

验收、投运前的试验

·开箱后，检查文件和附件是否齐全；
·油位计指示的油位是否符合产品规定，分接开关是否处于正确档位；
·对负荷开关进行顺时针、逆时针操作，各进行四次，应无“拒分、拒合”等不正常现象；
·高低压侧直流电阻的测量；
·变压器变比的测量；
·绝缘电阻的测量及工频耐压试验（按出厂时的80%）。

出厂资料

·发货清单；
·产品合格证及出厂实验报告；
·使用说明书；
·有关电气图纸；
·主要元件说明书；
·柜门钥匙、操作手柄及合同规定的备品备件。

订货须知

订货时应提供下列技术资料；
·型号、容量、数量、颜色外形尺寸要求，外壳材料；
·变压器的型号、性能、联结组别、分接范围及阻抗要求；
·高低压侧一次接线方案、元器件型号、规格和要求；
·变压器油（25#、45#、高燃点油）；
·电力智能化管理网或物业管理对箱式变电站的入网配置要求；
·使用环境要求。

技术要求

·有关尺寸参见实际尺寸。
·混凝土台基应表面平整，组合变电站采用压板固定的方式固定。
·接地排和电缆固定支架的形式可根据实际情况而定。
·电缆固定架和接地排预埋。
·进出线电缆孔的位置根据具体情况而定。
·组合变压器安装后开关正面必须文1.5mm的空隙，以利操作。
·接地网可用12镀锌圆铜或40×4镀锌扁铜制作，接地电阻应符合电力部门要求。
