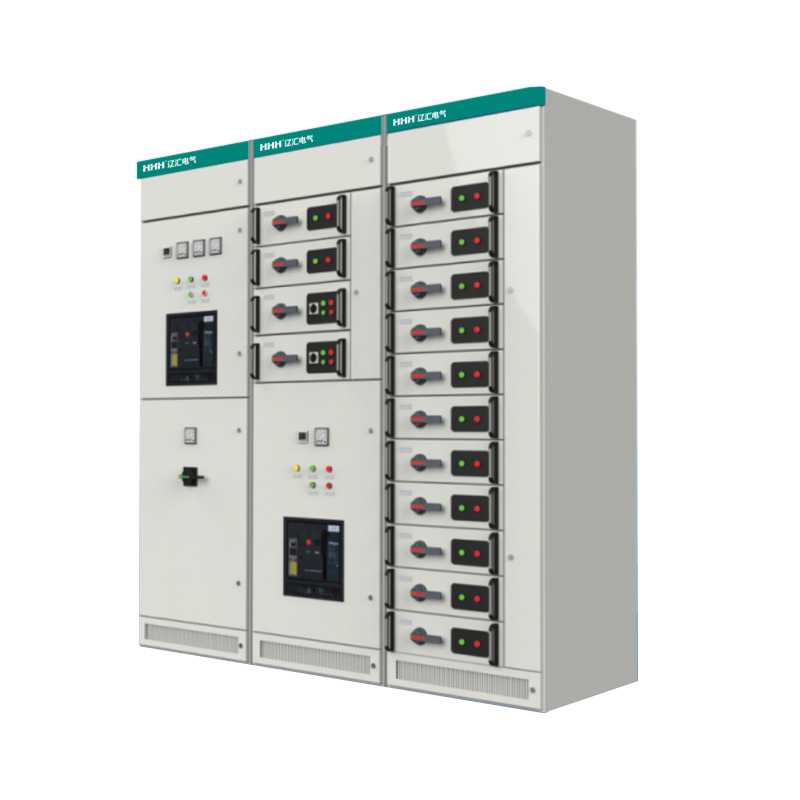

概述
GCS□-0.4kV型低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380V（400V）、（600V），额定电流为5000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

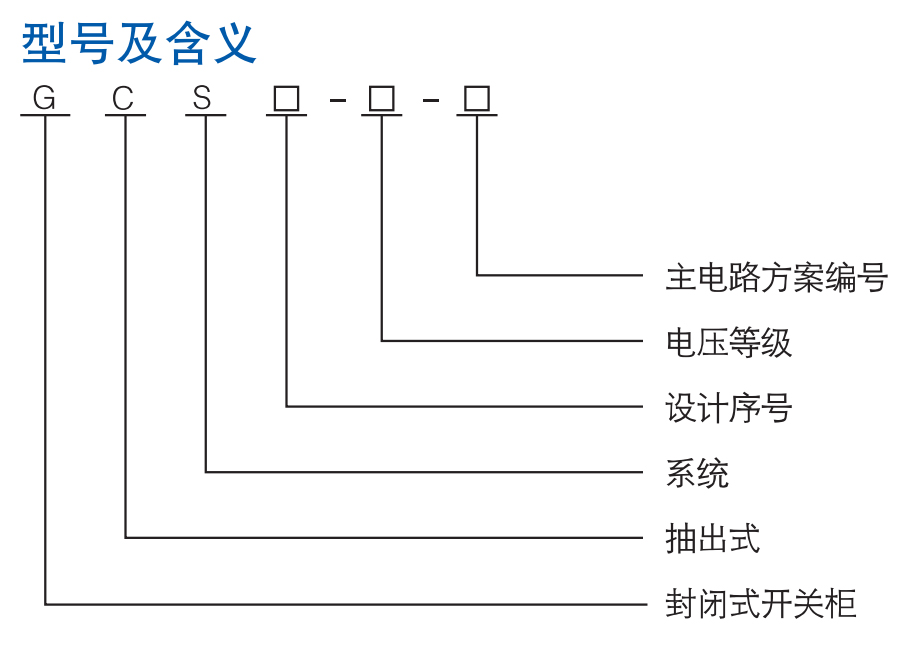

本产品符合GB7251《低压成套开关设备》、IEC60439-1《低压成套开关设备和控制设备》。
使用条件
·周围空气温度：-15℃~+40℃；24h内平均温度不高于+35℃。超过时，需根据实际情况降容运行。
·海拔高度≤2000m；
·空气相对湿度：在最高温度为+40℃时，不超过50%；在较低温度时，有较高的相对湿度，如+20℃时为90%，应考虑到由于温度的变化有可能偶尔会产生适度的凝露。
·装置安装时与垂直面的倾斜度5°，且整组柜列相对平整（符合GBJ232-82标准）；
·周围空气应不受腐蚀性或可燃性气体；无经常性剧烈振动和冲击的场所。
注：超出上述正常使用条件时，可垂询公司商务技术部商榷确定。
·主电路方案
GCS柜的主电路方案共32组118个规格，不包括由于辅助电路的控制与保护的变化而派生的方案和规格。包括了发电、供电和其它电力用户的需要，额定工作电流为5000A，适合2500KVA及以下的配电变压器选用。
此外，为适应供用电提高功率因数和电能质量的需要而设计了电容器补偿柜；考虑综合投资的需要而设计了电抗器柜。
·辅助电路方案：
GCS辅助电路图册共有辅助电路方案120个。上册《交流操作部分》分63个方案，下册《直流操作部分》有57个方案。直流操作部分的辅助电路方案，主要用于发电厂变电站的低压厂（所）用系统。适用于200MW及以下和300MW及以上容量机组低压厂用系统，工作（备用）电源进线，电源馈线和电动机馈线的一般控制方式。
交流操作部分的辅助方案主要用于厂矿企业及高层建筑的变电所的低压系统。有6种适用于双电源操作控制的组合方案。
并设有操作电气联锁备用自投、自复等控制电路，工程设计中可以直接采用。
直流控制电源为DC220V或110V，交流控制电源为AC380V或220V，由抽屉单元组成的成套柜。220V控制电源引自本柜内专设控制变压器供电的公用控制电源，公用控制电源以不接地方式控制变压器，留有24V电源供需要弱电信号灯时采用。
·母线
为提高母线动热稳定能力和改善接触面的温升，设备全部采用TMY-T2系列硬铜排，铜排采用全长镀锡，根据客户需求也可选用全长镀银铜母线。
水平母线、垂直母线分别安装于母线隔室内。
中性接地母线采用硬铜排。贯通水平中性接地线（PEN）或接地+中性线（PEN）
·主开关
630A及以上的电源进线及馈线开关，主选DW45，也可选用DW48系列、AE系列、3WE系列或ME系列，认为有必要时，也可选用进口的M系列或F系列。
630A以下的馈线和电动机控制用开关，主要选用TG系列、CMI系列、NM系列、CDM系列、TG30系列等塑壳开关。
为提高主电路的动稳定能力，设计了GCS系列专用的CMJ型组合式母线夹和绝缘支件，采用高强度、阻燃型的合成材料热塑成型，绝缘强度高，自熄性能好，结构独特，只需调正积木式间块即可适用不同规格的母线。
为降低功能单元的间隔板、接插件、电缆头的温升，设计了GCS柜专用转接件，转接件热容量增大，温升降低。
设计部门根据客户需要，选用性能优良、技术更先进的新型电器元件时，因GCS系列柜具有良好的通用性，不会因更新电器元件，造成制造和安装方面的困难。

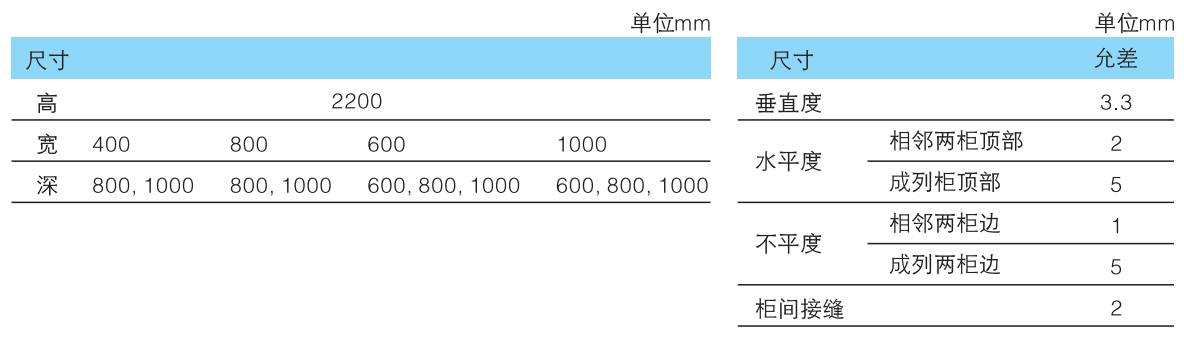

结构特点
·设备的主构架采用8MF型钢或C型钢，构架采用拼装和部分焊接两种结构形式。主构架上均有安装模数孔E=20mm。
·设备各功能室严格分开，其隔室主要分为功能单元室、母线室、电缆室、各单元的功能相对独立。
·功能单元
a.抽屉层高的模数为160mm，分为1/2单元、1单元、1.5单元、2单元、3单元五个系列。单元回路额定电流630A及以下。
b.抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变，相同功能单元的抽屉具有良好的互换性。
c.每台MCC柜最多安装11个一单元的抽屉或22个1/2单元的抽屉。其中一单元以上抽屉采用多功能后板。
d.抽屉内进出线根据电流大小采用不同片数的同一规格片式结构的接插件。
e.抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元设有机械联锁装置，确保操作安全。
f.以抽屉为主体，同时具有抽出式和固定式，可以混合组合，任意选用。
·馈线柜和电动机控制柜设有专用的电缆隔室，功能单元室与电缆室内电缆的连接转接件实现，既提高了电缆的使用可靠性，又极大地方便用户对电缆的安装与维修。电缆隔室有二个宽度尺寸240mm和440mm可供选用，视电缆数量、截面和用户对安装维修方便的要求而定。
·考虑到干式变压器使用的普通性、安全性和油浸变压器的积极性，该设备即可方便的与干式变压器组成组列，也可以与油浸变压器低压母线方便连接。

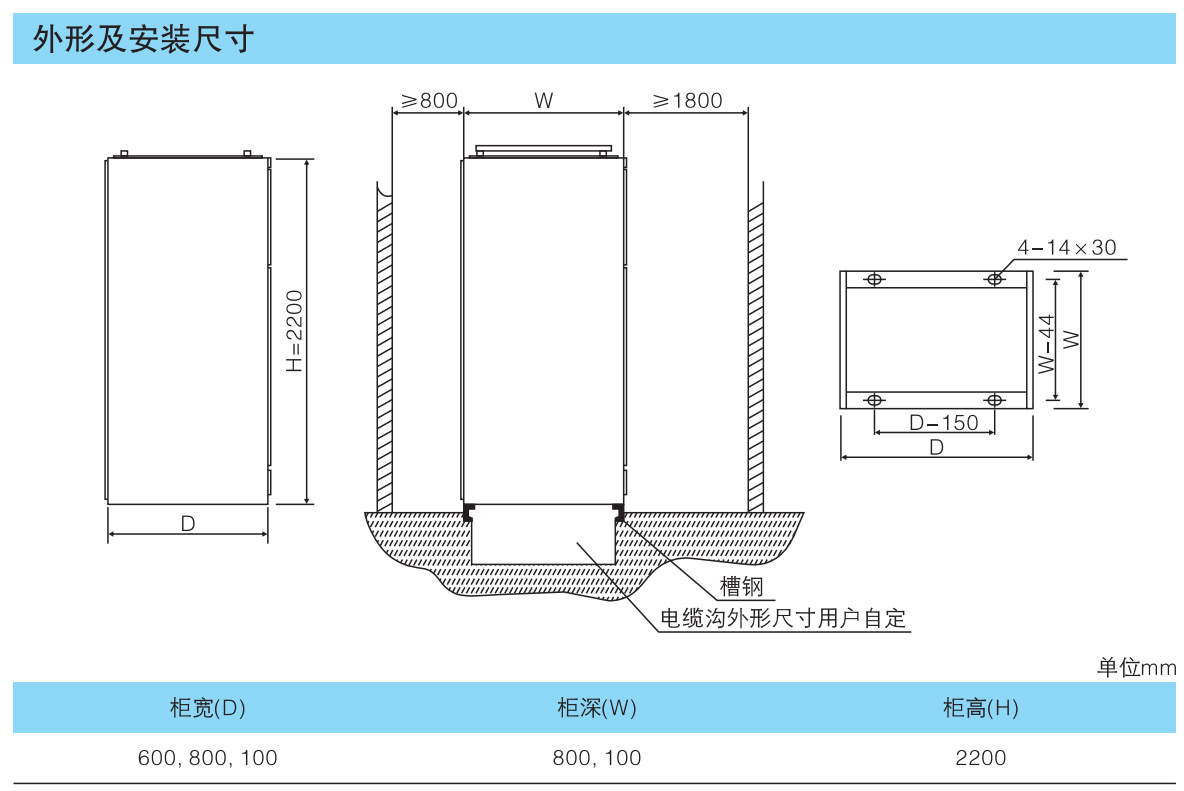

安装与使用
产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时联系本公司有关部门做好商务记录，共同分析原因，作好善后处理。
产品安装后投运前的检查与试验：
·检查柜面漆或其它复盖材料（如喷塑）有否损坏，柜内是否干燥清洁。
·电器元件的操作结构是否灵活，不应有卡阻或操作力过大现象。
·主要电器的主辅触头的通断是否可靠、准确。
·抽屉或抽出式结构抽拉应灵活、轻便、无卡阻和碰撞现象。
·抽屉或抽出式结构的动、静触头的中心线应一致，触头接触应紧，主、辅触头的插入深度应符合要求，机械联锁或电缺陷联锁装置应动作正确，闭锁或接触均应可靠。
·相同尺寸的抽屉应方便的互换，无卡阻或碰撞现象。
·抽屉与柜体间的接地触头应接触紧密，抽屉当推入时，抽屉的接地触头经主触头先接触，拉出时接地触头比主触头后断开。
·仪表的刻度整定、互感器的变化及极性应正确无误。
·熔断器的熔芯规格应符合工程设计的要求。
·保护的额定值及整定应正确，动作可靠。
·用1000V兆欧表测量缘电阻值不得低于10MQ。
·各母线的连接应良好，绝缘支撑件、安装件及其它附件安装应牢固可靠。
使用注意事项
·装置为不靠墙安装，正面操作，双面维修的低压配电柜。柜的维修通道及柜门，必须是经考核合格的专业人员方可进入或开门进行操作、检查和维修。
·空气断路器、塑壳断路器经过多次分、合，特别是经过短路分、合后，会使触头局部烧伤和产生碳类物质，使接触电阻增大，应按断路器使用说明书进行维护和检修。
·经过安装和维修后，必须严格检查隔室之间、功能单元之间的隔离状况，以确保本装置良好的功能分隔性，防止出现故障扩大。

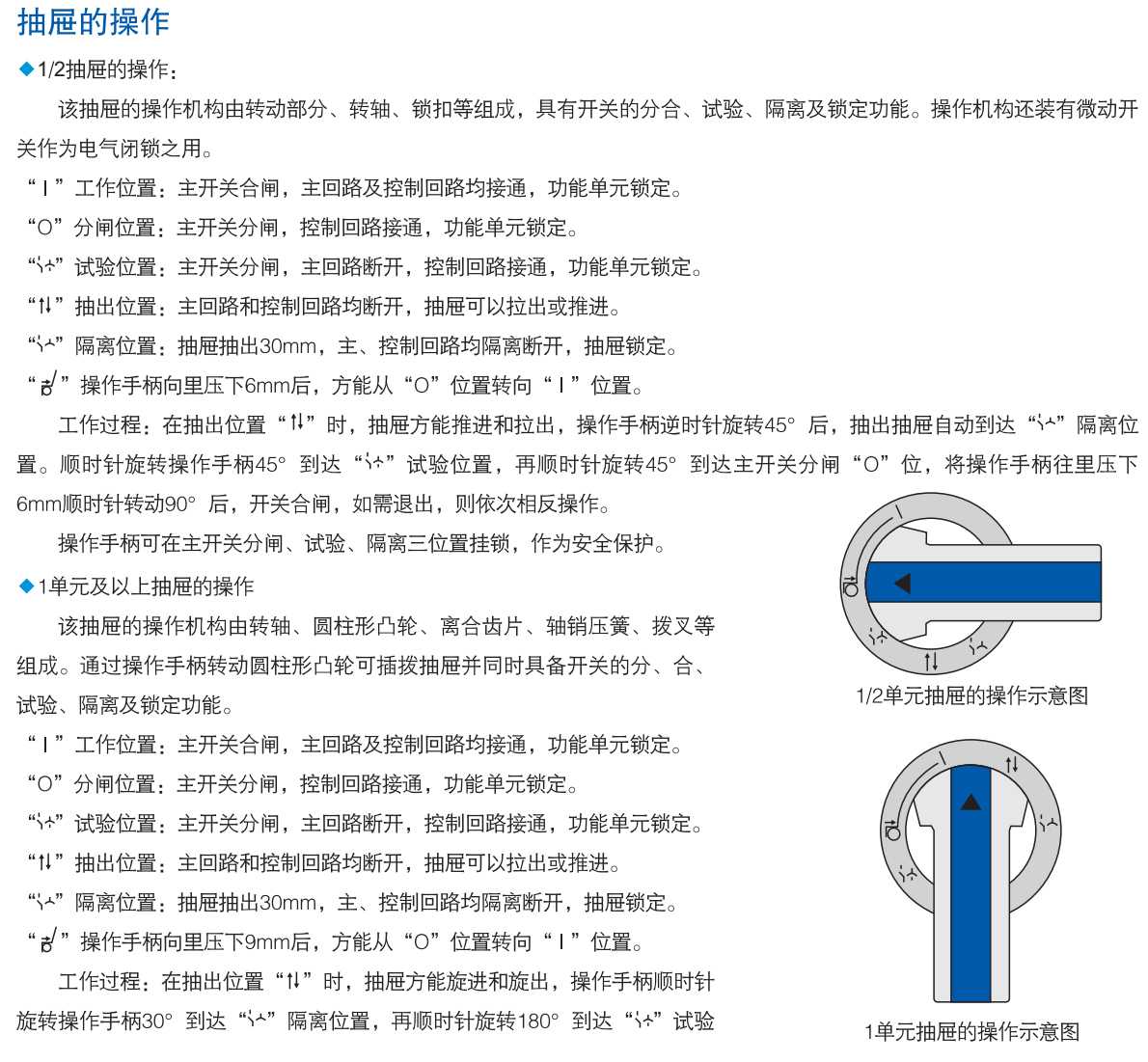

位置，再顺时针旋转30°到达主开关分闸“O”位，将操作手柄往里压下9mm顺时针转动90°后，开关合闸，如需退出，则依次相反操作。
操作手柄可在主开关分闸、试验、隔离三位置挂锁，作为安全保护。
·解锁机构
在一单元及以上抽屉的右下角有一塑料小盖，这是门的解锁机构：当操作机构故障、维修或需要打开时将操作手柄在
“0”位时，把红色按钮往下按即可开门。
位置，再顺时针旋转30°到达主开关分闸“O”位，将操作手柄往里压下9mm顺时针转动90°后，开关合闸，如需退出，则依次相反操作。
操作手柄可在主开关分闸、试验、隔离三位置挂锁，作为安全保护。
·解锁机构
在一单元及以上抽屉的右下角有一塑料小盖，这是门的解锁机构：当操作机构故障、维修或需要打开时将操作手柄在
“O”位时，把红色按钮往下按即可开门。
出厂资料
·发货清单；
·产品合格证及出厂实验报告；
·使用说明书；
·有关电气图纸；
·主要元件说明书；
·柜门钥匙、操作手柄及合同规定的备品备件。
订货须知
订货时应提供下列技术资料：
·主电路配电系统图和平面布置图、额定工作电压、额定工作电流、保护装置整定电流以及必要的技术参数。
·标明进/出线电缆规格。
·开关柜内主要电气元件的型号，规格及数量。
·如开关柜之间或进线柜需要母线桥或母线槽的，需注明跨度、距地高度等具体数据。
·开关柜使用在特殊环境条件时，应在订货时详细说明。
·开关柜表面颜色及其他具体要求。
