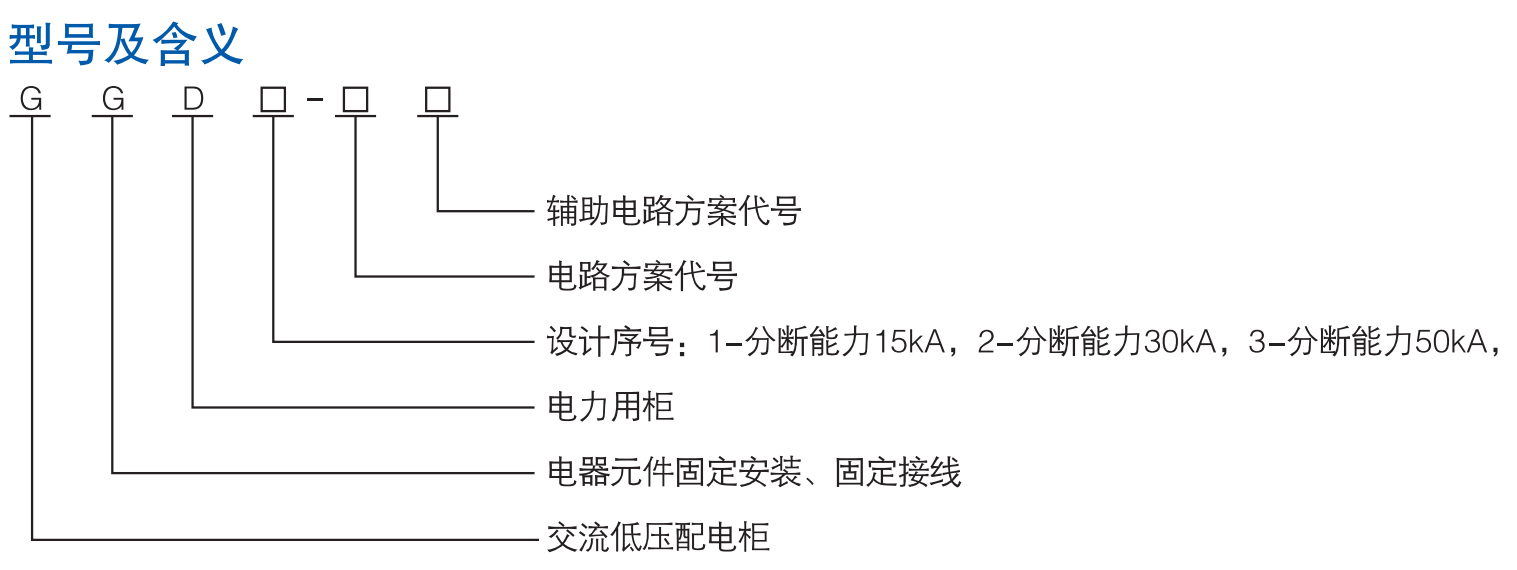

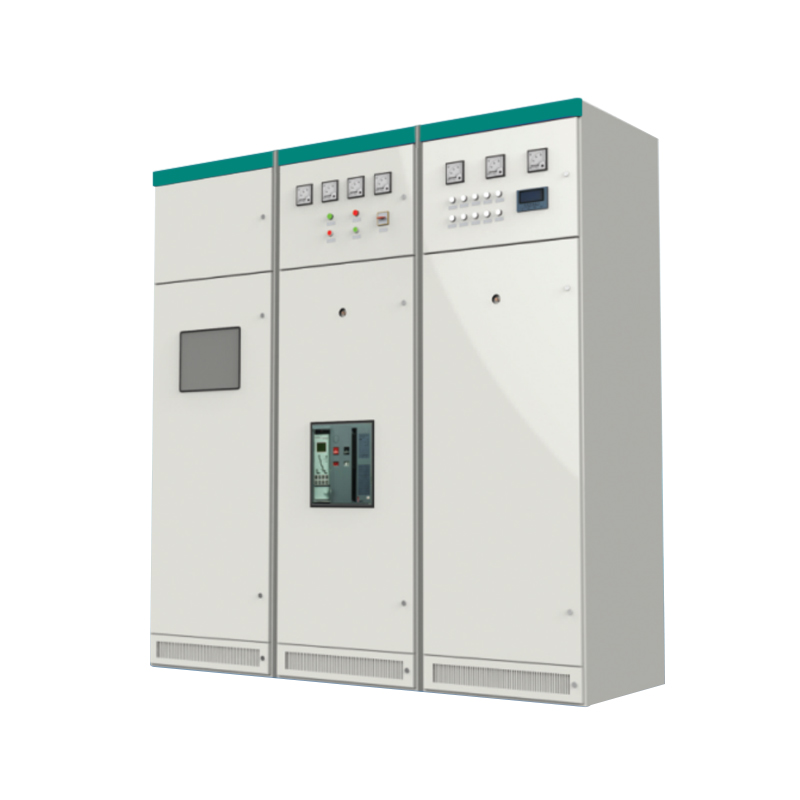

概述

产品符合IEC439《低压成套开关设备和控制设备》，GB725《低压成套开关设备和控制设备》等标准。

使用条件

·周围空气温度：-15℃~+40℃；24h内平均温度不高于+35℃。
·户内安装使用，使用地点海拔高度≤2000m；
·空气相对湿度：在最高温度为+40℃时，不超过50%；在较低温度时，有较高的相对湿度，如+20℃时为90%，应考虑到由于温度的变化有可能偶尔会产生适度的凝露。
·装置安装时与垂直面的倾斜度≥5°；
·周围空气应不受腐蚀性或可燃性气体；无经常性剧烈振动和冲击的场所。
注：超出上述正常使用条件时，可垂询公司商务技术部商植确定。

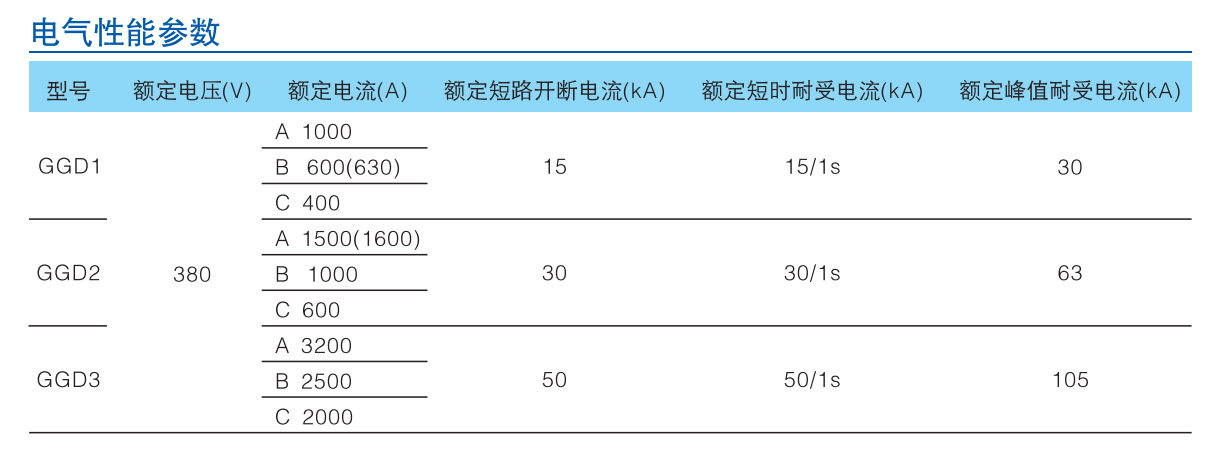

·主电路方案
   GGD柜的主电路设计了129个方案，共298个规格（不包括辅助电路的功能及控制电压的变化而派生的方案和规格）。
   其中：GGD1型49个方案123个规格；GGD2型53个方案107个规格；GGD3型27个方案68个规格；主电路方案征求了广大设计，使用部门的意见选编的，增加了发电要的方案，额定电流增加至3150A，适合2000kVA及以下的配电变压器选用。此外，为适应无功补偿的需要设计了GGJ1、     GGJ2电容补偿柜，其主电路方案4个，共12个规格。
·辅助电路方案
   辅助电路的设计分为供用电方案和发电厂方案两部分GGD柜内有足够的空间安装二次元件。
主母线采用铜母线，母线的搭接面均采用塘锡工艺处理。
   ·电器元件选择
   GGD柜主要采用国内已能批量生产的较先进的电器元件如CW1、CM1、DW15等。
HD13BX和HS13BX型旋转操作式刀开关是为满足GGD柜独特结构的需要而设计的专用元件，它改变了机械的操作方式，保留了老产品的优点，是一种实用新型的电器元件。
   如设计部门根据用户需要，选用性能更优良，技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装方面的困难。
   为进一步提高主电路的动稳定能力，采用了GGD柜专用的ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PPO合金材料热塑成型，绝缘强度高、自熄性能好、结构独特，只需调整积木式间块即可方便地组合成单母线夹或双母线夹。绝缘支撑是套筒式模压结构，成本低、强度高，解决了老产品爬电距离不够的缺陷。

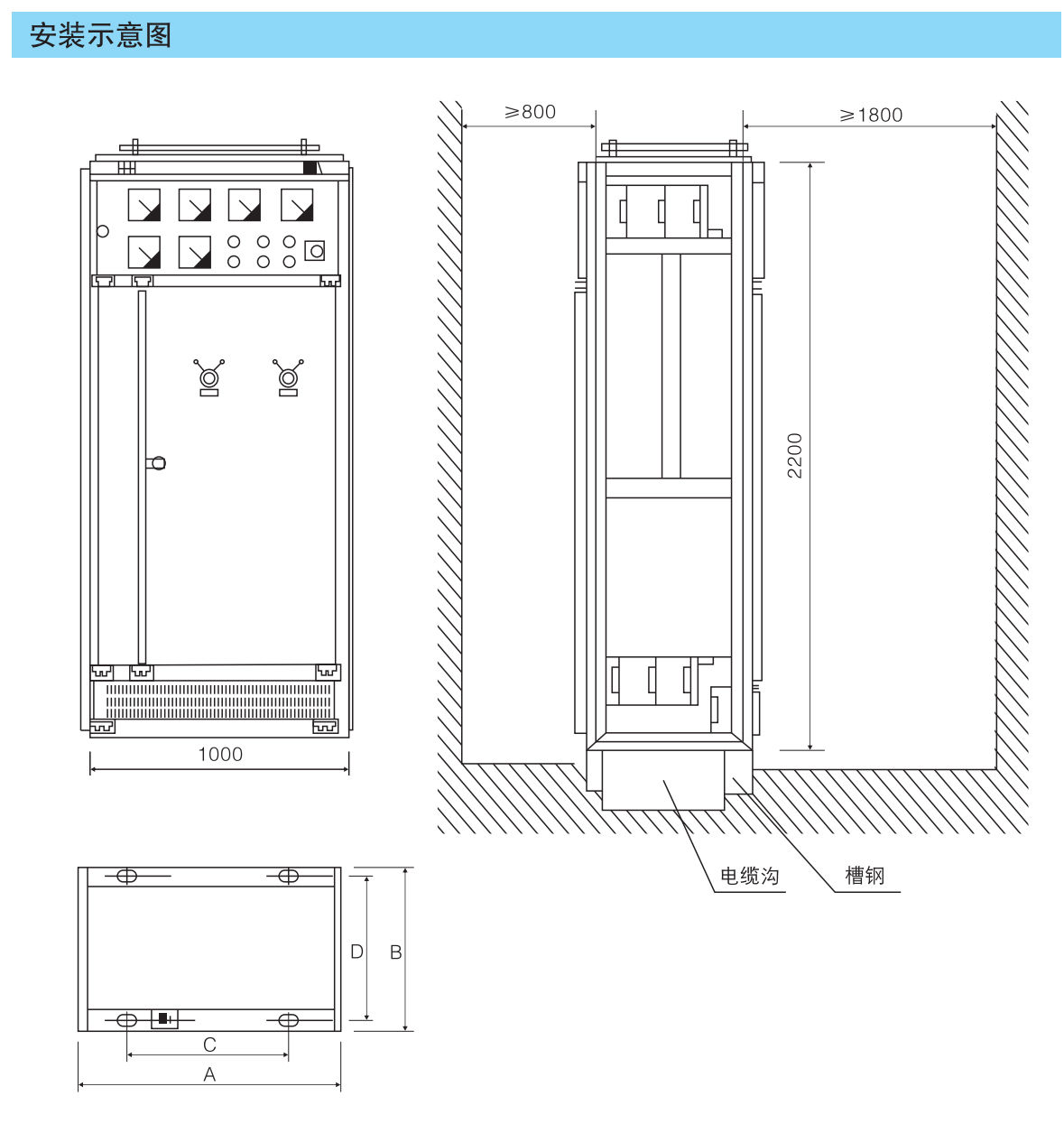

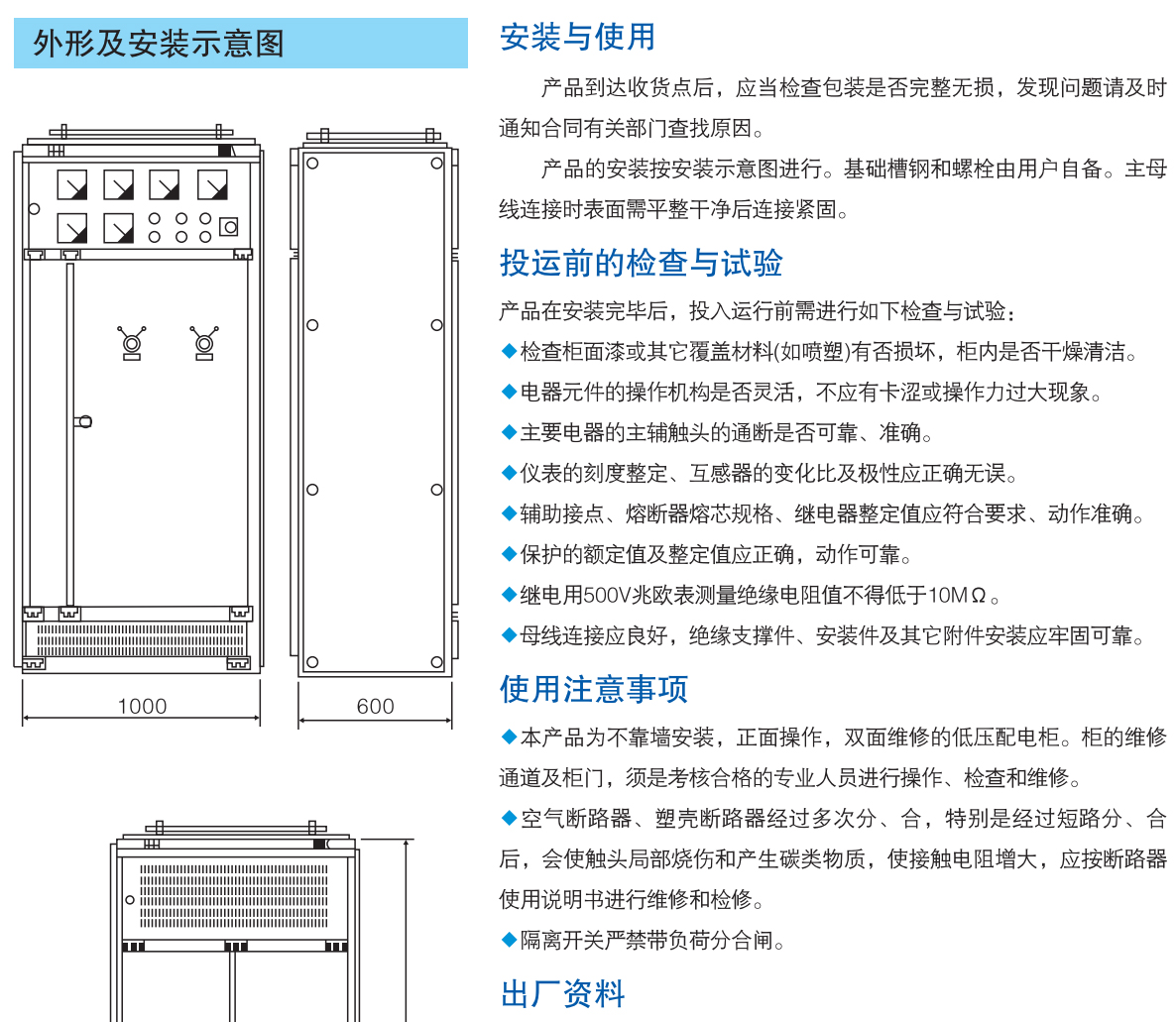

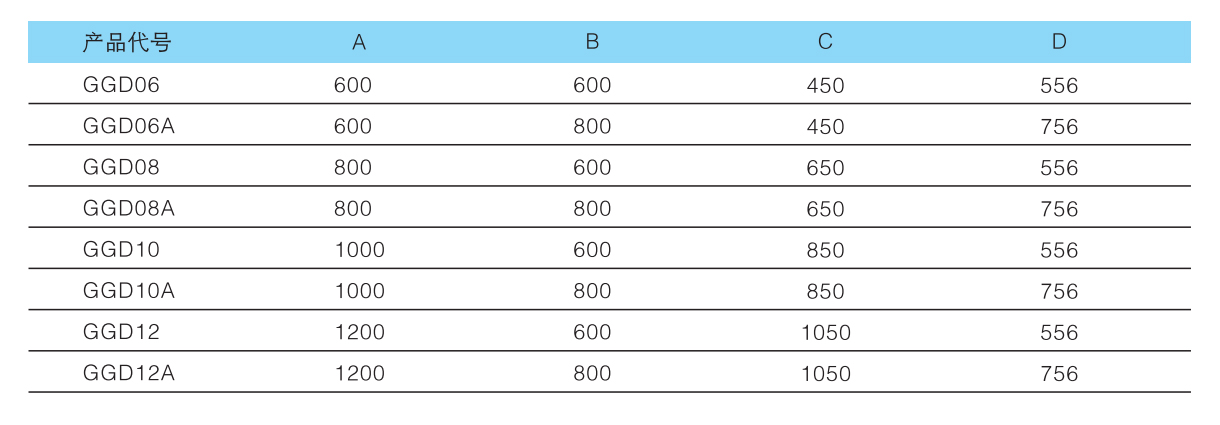

结构特点
