产品概述

顶部母线连接装置适用于35kV和27.5kV及以下电压等级的C-GIS开关柜、充气式环网柜等开关柜之间的母线连接。安装尺寸与EN50181和DIN47637标准中规定的C套管匹配。产品性能满足GB/T12706.4和IEC60502标准要求。

产品特点

◆运用先进的电场分析软件设计,控制和屏蔽了电场强度,改善了电连接处电场集中的状况。

◆母线连接结构独特,不仅安装组合方便,而且大大减小了柜体拼接尺寸要求的精确度。

◆通流容量大,I型额定电流可达到1250A,II型额定电流为2500A。

◆额定电流有630A和1250A两种选择,开关柜中心距离可按照用户要求进行调整。

◆采用进口的液态硅橡胶材料,弹性好、电气绝缘性能耐气候性能优良,具有非延燃和自熄性能。

◆半导电外屏蔽层整体硫化成型,屏蔽效果可靠。

◆在10万级净化车间进行生产,生产设备先进,检测手段齐备。

◆产品出厂逐只进行绝缘耐受和局放试验,确保了产品质量的可靠性。

型号说明

35/27.5(电压等级)-X(3:3通,4:4通,M:绝缘母线)-XXX (额定电流)

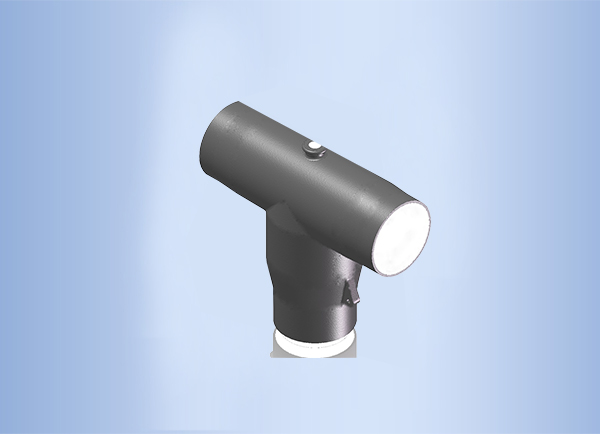

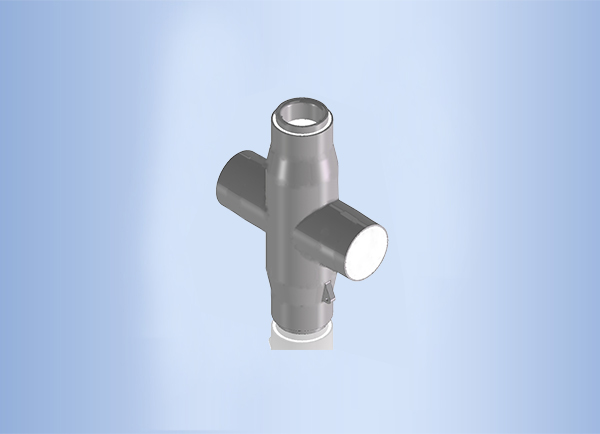

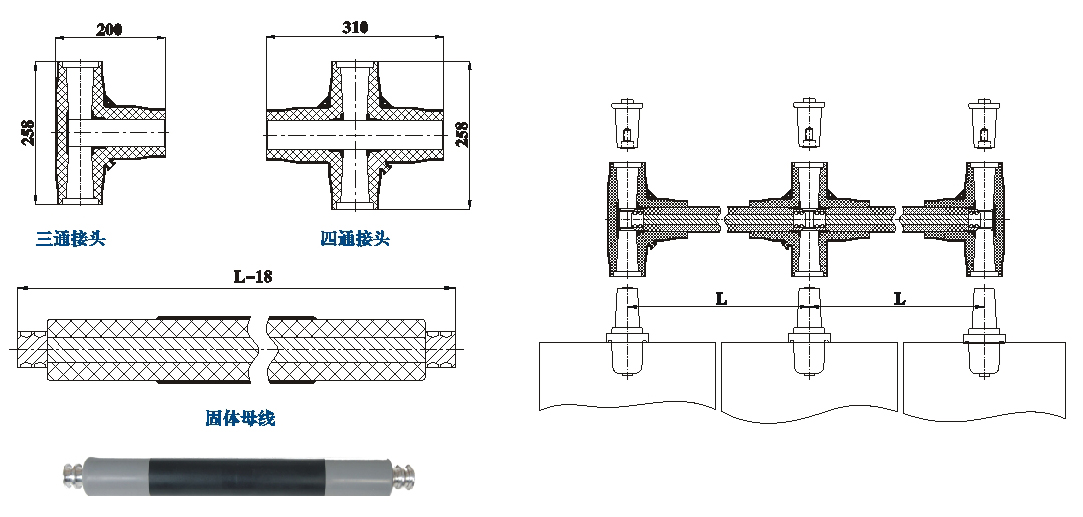

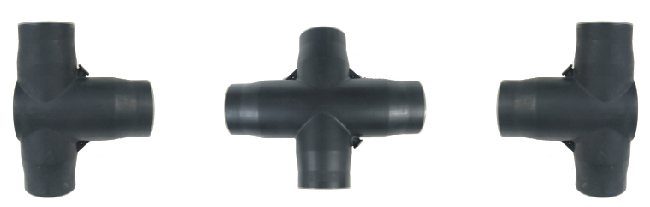

产品外形                                                              安装示意

订货须知

◆订货时须明开关柜出线套管的中心距离L的具体尺寸。

◆产品安装时严格按照配有的安装手册说明进行操作。
