产品概述

侧面母线连接装置适用于35kV和27.5kV及以下电压等级的C-GIS开关柜、充气式环网柜等开关柜之间的母线连接。产品性能满足GB/T12706.4和IEC60502 标准要求。

产品特点

◆运用先进的电场分析软件设计,控制和屏蔽了电场强度,改善了电连接处电场集中的状况。

◆母线连接结构独特,可以内装和外装两种方式安装,结构紧凑,安装方便。

◆通流容量大,I型额定电流可达到1250A,II型额定电流为2500A。

◆釆用进口的液态硅橡胶材料,弹性好、电气绝缘性能和耐气候性能优良,具有非延燃和自熄性能。

◆X光探伤、三坐标测试、玻璃化温度试验及机械强度试验等专业的检测手段齐备。

◆产品出厂逐只进行X光探伤检测、绝缘耐受和局放试验,确保了产品质量的可靠性。

型号说明

35/27.5(电压等级)-X(I型或II型)/XXX(额定电流)-X(N-内装式,W-外装式)

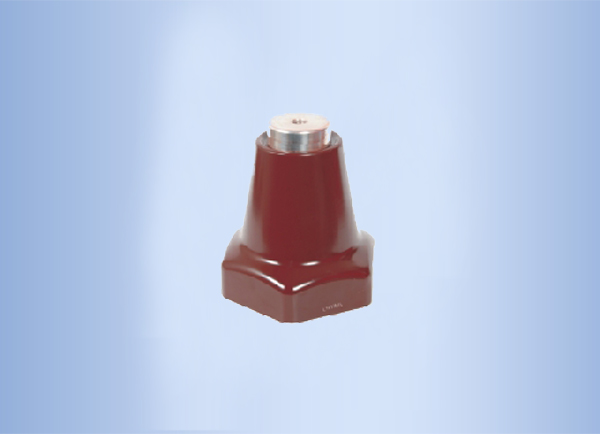

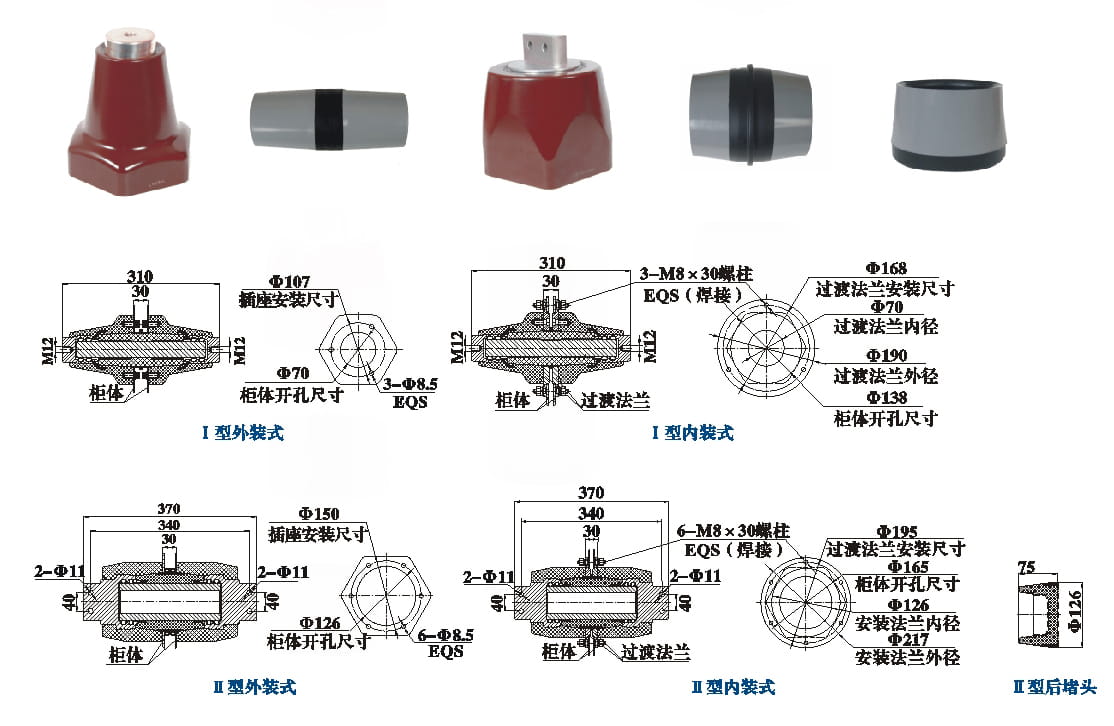

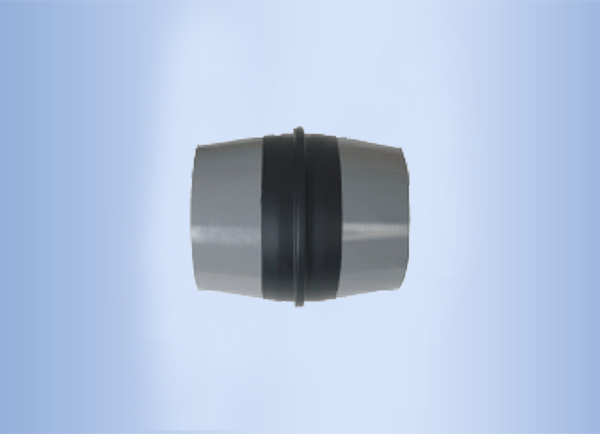

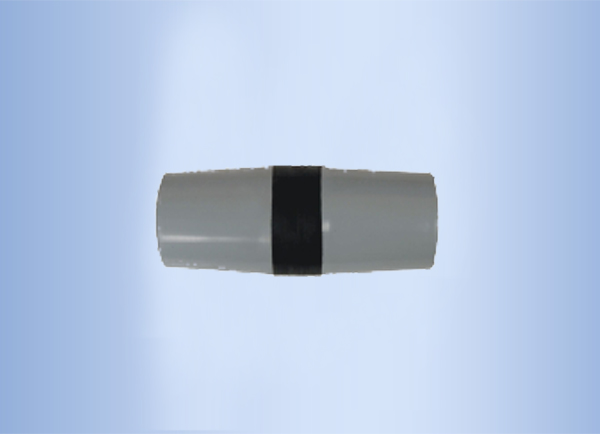

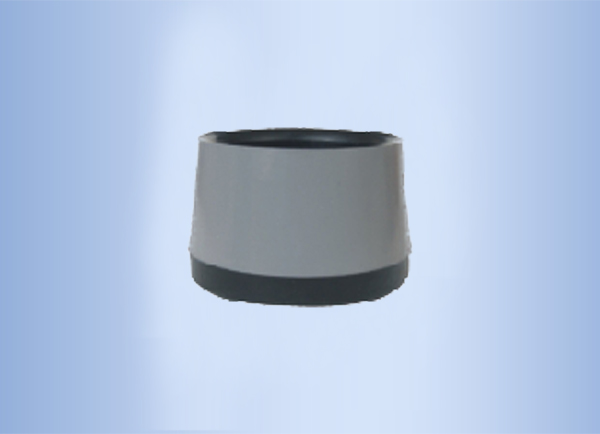

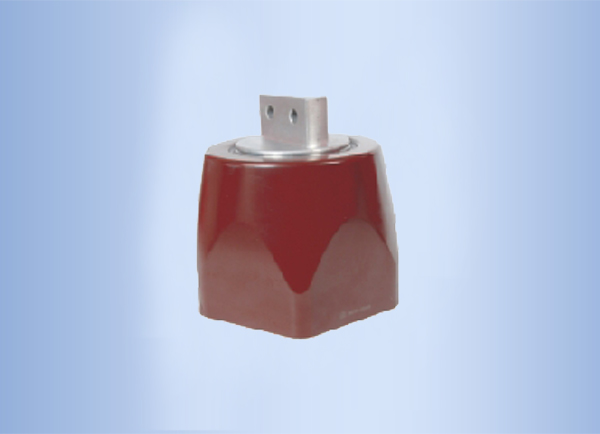

产品外形

订货须知

◆订货时须注明内装或外装安装方式。

◆产品安装时严格按照配有的安装手册说明进行操作。
